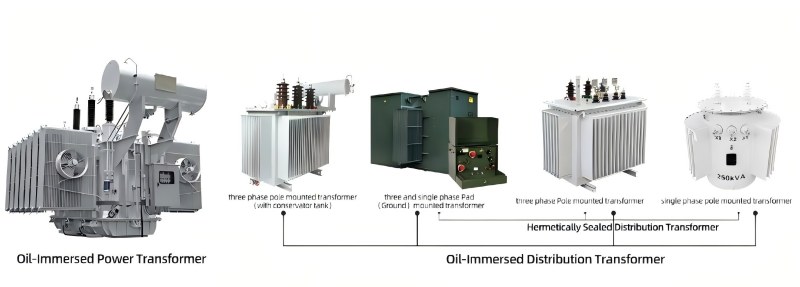

Майлы түрдегі трансформатор

TAILI — майлы түрдегі трансформатор өндірушісі және жеткізушісі. Біздің өнімдерімізкүштік трансформаторларонда темір өзегі мен орамдары (катушкалар) арнайы құрастырылған оқшаулағыш майға (трансформатор майы) толығымен батырылған, май негізгі оқшаулағыш және салқындатқыш орта ретінде қызмет етеді.

Негізгі құрылымдық компоненттер:

1. Трансформатор корпусы

Негізгі: жерлендірілген кремний болат парақтарды қабаттастыру арқылы қалыптасқан магниттік жол.

Орам: мыс немесе алюминий сымдардан жасалған жоғары және төмен кернеулі катушкалар, электромагниттік түрлендіруді генерациялауға арналған негізгі компонент.

2. Май ыдысы және оқшаулағыш май

Май цистернасы: болат табақтармен дәнекерленген, трансформатор корпусын және оқшаулағыш майды ұстауға қабілетті, тығыздауды қажет етеді.

Оқшаулағыш май: Әдетте минералды май. Оқшаулау, жылуды тарату және доғаны сөндіру функцияларын қамтамасыз етеді.

3. Салқындату жүйесі

Мұнайдың табиғи конвекциясына немесе мәжбүрлі айналымға сүйене отырып, жылу ішкі бөліктен мұнай резервуарындағы жылуды тарату құрылғыларына тасымалданады.

Жалпы салқындату әдістері:

· ONAN (майға батырылған өзін-өзі салқындату): Мұнай мен ауаның табиғи конвекциясы арқылы жылуды бөлу (қорап қабырғалары немесе жылуды таратушы қанаттар). Шағын және орта өлшемді трансформаторлар үшін қолайлы.

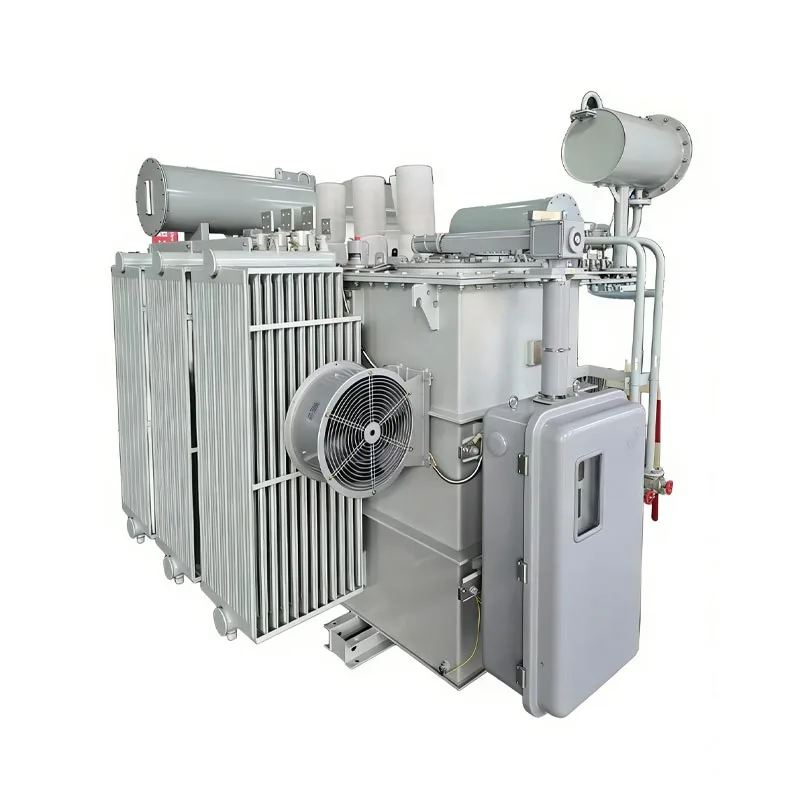

· ONAF (майға батырылған ауамен салқындату): Ауаны күштеп салқындату үшін жылуды тарату құрылғыларына желдеткіштерді орнатыңыз. Сыйымдылықты арттырады.

· OFAF (күшті маймен ауаны салқындату): Мұнай айналымын күшейту және мәжбүрлі ауаны салқындату үшін май сорғыларын пайдаланыңыз. Үлкен трансформаторлар үшін қолданылады.

· OFWF (күшті майды сумен салқындату): Майдың айналымын күшейту және ыстық майды су салқындатқыштары арқылы салқындату үшін май сорғыларын пайдаланыңыз. Жалған трансформаторлар немесе жеткілікті сумен қамтамасыз етілген аумақтар.

4. Қорғау және бақылау жүйесі:

· Мұнай резервуары (май жастығы): Температураның өзгеруіне сәйкес мұнай көлемін реттейді, май мен ауаның жанасу аймағын азайтады және майдың қартаюын кешіктіреді.

· Абсорбер (тыныс алу): Мұнай қабатына түсетін ауадан ылғалды сіңіретін кремний гелі бар.

· Газ релесі (газ релесі): Мұнай құбырына орнатылады, ішкі ақаулық орын алғанда немесе қатты ақаулық мұнай ағынының көтерілуіне әкеліп соқтырса, ол сигнал береді немесе өшіреді. Ең маңызды электрлік емес қорғаныс.

· Жарылыстан қорғалған түтік (қысым түсіретін клапан): Ішкі қысым күрт көтерілгенде, жарылысқа қарсы мембрананы сындырады немесе қысымды босату үшін клапанды ашады, бұл мұнай резервуарының жарылуын болдырмайды.

· Термометр: майдың жоғарғы температурасын бақылайды.

· Май деңгейінің көрсеткіші: Мұнай қабатындағы май деңгейін көрсетеді.

Құрғақ түрдегі трансформаторлармен салыстырғанда майлы трансформаторлардың артықшылықтары:

1. Үлкен сыйымдылық және жоғары кернеу деңгейі

2. Жоғары жылуды диссипациялау тиімділігі және күшті шамадан тыс жүктеме сыйымдылығы

3. Оқшаулаудың ұзақ мерзімі және жоғары сенімділігі

4. Жақсы экономикалық көрсеткіштер

5. Шу деңгейі салыстырмалы түрде төмен

6. Жетілген техникалық қызмет көрсету технологиясы

Майға батырылған трансформаторды қашан таңдау керек?

1. Жоғары кернеу деңгейі (35кВ жоғары).

2. Үлкен қуаттылық талабы (2000кВА жоғары).

3. Сыртта немесе тәуелсіз түрде орнатыладықосалқы станциялар, жақсы өрт оқшаулау жағдайлары бар.

4. Бастапқы инвестиция құнына сезімтал және жеткілікті пайдалану және техникалық қызмет көрсету мүмкіндіктері бар.

5. Жұмыс шуының қатаң талаптары бар сыртқы сценарийлер.
