Неліктен Оңтүстік Америкадағы күн жобалары үшін сырғанайтын қосалқы станцияны таңдау керек?

TAILI Electric тапсырыс бойынша дизайн жасауда алдыңғы қатарда болдысырғанамалы қосалқы станцияқуаттылығы 3200 кВА дейін жететін халықаралық күн жобалары үшін шешімдер. Бұл мақалада бұл ашық рамкалық дизайнның дәстүрлі жабық КИОСК пен шағын қосалқы станциялардан, әсіресе Оңтүстік Американың шөлді орталарында неге асып түсетіні зерттеледі.

Сырғымалы подстанция дегеніміз не?

Сырғымалы қосалқы станция - бұл барлық негізгі құрамдас бөліктер - орташа вольтты тарату құрылғысы, трансформатор және төмен вольтты тарату панельдері - бір болат негіз рамасына біріктірілген алдын ала дайындалған электр қуатын тарату блогы.

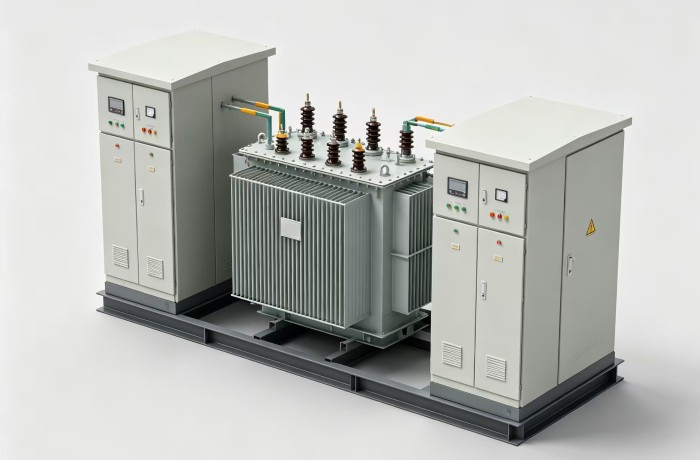

TAILI Electric арнаулы конфигурациялы қосалқы станциясының ерекше ашық конфигурациясы бар: майға батырылған трансформатор орталықта ашық орналасқан, екі жағында тәуелсіз жоғары вольтты және төмен вольтты/өлшеу шкафтары бар — барлығы біртұтас болат сырғаға орнатылған.

Бұл дизайн философиясы барлық жабдық металл қоршау ішінде орналасқан жабық КИОСК немесе ықшам қосалқы станциялардан мүлде айырмашылығы бар.

Неліктен ашық жақтау дизайны? Үш негізгі артықшылық

1. Шөл жағдайларындағы жоғары жылу диссипациясы

Оңтүстік Америкадағы күн жобалары - Чилидегі Атакама шөлінен Аргентинаның биік таулы жазықтарына дейін - төтенше температура мен қарқынды күн радиациясына ұшырайды.

Сырғымалы подстанцияда трансформатордың радиаторы қоршаған ауаға тікелей әсер етеді. Бұл табиғи конвекциялық салқындату мыналарды береді:

Қосымша салқындату желдеткіштері қажет емес — жалпы ақаулық нүктесін жояды Трансформатордың рейтингін төмендетуге мәжбүр ететін ішкі қызып кету қаупі жоқ. Тіпті күндізгі шарықтау кезінде де оңтайлы жылу өнімділігі

Керісінше, жабық КИОСК қосалқы станциялары жылуды металл корпустарында ұстайды. Шөлді ортада ішкі температура қоршаған ортадан әлдеқайда жоғары көтерілуі мүмкін, бұл трансформаторларды төмендетілген қуатта жұмыс істеуге мәжбүр етеді - бұл кез келген күн фермасы үшін қымбат компромисс.

2. Жеңілдетілген орнату және техникалық қызмет көрсету

Theсырғанамалы қосалқы станциятолығымен сыммен жабдықталған және зауытта сыналған. Орнату орнында тек қажет:

Сыртқы кабельдерді қосу Құрылғыны дайындалған іргетасқа қою

Модульдік, ашық дизайн трансформатор мен тарату құрылғыларына тәуелсіз қол жетімді болып қалады. Техникалық қызмет көрсету бригадалары жеке құрамдас бөліктерге үлкен қоршау есіктерімен күреспей немесе бүкіл құрылымды бөлшектемей қызмет көрсете алады.

3. Жергілікті желі стандарттарымен сәйкестендіру

Бұл, бәлкім, ең маңызды артықшылық: ашық рамкалы сырғанау подстанциясы Оңтүстік Америкадағы күн жобалары үшін іс жүзінде стандартқа айналды.

Елдер, соның ішінде:

Чили

Перу

Аргентина

Гондурас

Венесуэла

...

фотоэлектрлік қондырғылар үшін бұл конфигурацияны кеңінен қабылдады. Жергілікті коммуналдық қызметтер мен желілік операторлар дизайнмен, тексеру хаттамаларымен және қабылдау критерийлерімен таныс. Сырғымалы қосалқы станцияны таңдау желіге қосылуды мақұлдауды айтарлықтай жеңілдетеді

процесс.

TAILI Electric компаниясының сырғанау шешімдері: екі жеткізу нұсқасы

Оңтүстік Америкадағы қашықтағы жобалық сайттарға үлкен электр жабдықтарын жеткізу бірегей логистикалық қиындықтарды тудырады. TAILI Electric компаниясы екі тасымалдау конфигурациясын ұсынадысырғанамалы қосалқы станция, әрқайсысы әртүрлі жоба масштабтары мен логистикалық талаптарға оңтайландырылған.

1-нұсқа: біріктірілген бір бөлікті сырғанақ

Құрылымы: Жоғары вольтты шкаф, трансформатор және төмен вольтты шкаф барлығы бір болат негізге дәнекерленген. Барлық ішкі сымдар зауытта аяқталды.

Артықшылықтары: Минималды жердегі орнату жұмыстары — түсіру, қосу және қуаттандыру

Тұрақты жабдықтың позициялары мұхит транзитінде ішкі мыс шиналар немесе кабельдердің ауысу қаупін жояды

Маңызды қолданбалар үшін ең жоғары сенімділік

Ең қолайлы: 800 кВА дейінгі қуаттылықтар

мұнда толық жинақты бір бірлік ретінде жөнелтуге болады.

Қарастыру: жалпы іздің үлкенірек болуына байланысты тасымалдау құнының жоғарылауы.

2-нұсқа: болтпен бекітілген сплит типті сырғанақ

Құрылымы: Негіз үш сегментке бөлінеді - жоғары вольтты секция, трансформатор бөлімі және төмен вольтты секция. Секциялар арасындағы жабдық алдын ала дайындалған иілгіш мыс шиналар немесе иілгіш кабельдер арқылы қосылады.

Бірліктер зауытта бөлек оралып, жеке жәшіктерге жіберіледі. Жұмыс орнында бөліктер болттармен бекітіледі және алдын ала дайындалған икемді қосылыстар біріктіріледі.

1，Артықшылықтары: Әрбір бөлім стандартты 40 футтық HQ контейнеріне сәйкес келеді - үлкен өлшемді тасымалдау қажет емес

2，Кемелерді жоспарлаудың сенімділігімен мұхитпен тасымалдау құны айтарлықтай төмендеді

3，Қытайда ішкі автокөлік тасымалы үшін габаритті рұқсат талап етілмейді

4，Жобаның соңғы орнына дейін икемді жергілікті көлік

5，Зақымдану қаупі азаяды—радиаторлар мен фарфор изоляторлары арнайы қорғаныс қаптамасын алады

6，Маңызды ескерту: Тек негіз механикалық түрде бөлінген. Барлық электр қосылымдары алдын ала жасалған икемді қосқыштарды пайдаланады, бұл жердегі сым жұмыстарын абсолютті минимумға дейін азайтады.

Барлық жөнелтілімдерге арналған орауышқа қойылатын жалпы талаптар

Қандай жөнелту опциясы таңдалғанына қарамастан, TAILI Electric орауыштың қатаң хаттамаларын сақтайды:

1，Біріктірілген сырғанақ жөнелтілімдері: негіз стандартты контейнерді көтеру және байлау арқылы дәнекерленген болуы керек

нүктелер, контейнер ішіндегі жабдықты бекітетін болат сым арқандармен

2，Трансформаторлық радиаторлар мен фарфор изоляторлары: арнайы соқтығысуға қарсы және

мұхит транзиті үшін тұзды-тұман/жаңбырдан қорғау

3，Жоғары және төмен вольтты тарату құрылғылары: гидрооқшаулағыш пен шаңға арналған пластиктен толығымен тығыздалған.

тасымалдау және сайтты сақтау кезінде қорғау

Қолдану сценарийлері

TAILI Electric компаниясының теңшелген сырғанамалы қосалқы станциялық шешімдері әртүрлі қолданбаларда қолданылады: Фотоэлектрлік күн фермалары (Негізгі қолданба) TAILI конфигурациялы қосалқы станцияларының көпшілігі күн электр станциялары үшін күшейткіш трансформаторлар ретінде қызмет етеді. Әдеттегі конфигурацияларға мыналар жатады:

Тау-кен және өнеркәсіптік жобалар

Күннен басқа, сырғанамалы қосалқы станция Чили мен Перудағы тау-кен жұмыстарында, сондай-ақ сенімді, жылдам таратуды қажет ететін жалпы өнеркәсіптік нысандарда кеңінен қолданылады.

Қорытынды

Сырғымалы қосалқы станция практикалық артықшылықтардың жиынтығы арқылы Оңтүстік Америкадағы күн жобалары үшін таңдаулы шешім ретінде өз орнын алды:

1，Шөлді ортада жоғары жылу диссипациясы – салқындату желдеткіштері жоқ, рейтингті төмендетпейді

2，Жеңілдетілген орнату және техникалық қызмет көрсету — зауыттық сымды, тәуелсіз қол жетімді компоненттер

3，Жергілікті желі стандарттарына сәйкестендіру — біркелкі мақұлдау, жобаны тезірек іске қосу

4， Икемді жеткізу опциялары – кішірек жобалар үшін бір бөлік, логистикалық шектеулері бар үлкен қондырғылар үшін бөлінген тип

TAILI Electric халықаралық нарықтар үшін теңшелетін сырғанау қондырғысы бар қосалқы станция шешімдерін жобалау және өндіруде көп жылдық тәжірибесін әкеледі. 3200 кВА-ға дейінгі қуаттылықтармен және нақты елдің талаптарына бейімделген кернеу конфигурацияларымен TAILI әлемдегі ең қиын орталарда сенімді жұмыс істейтін қуатты таратуды қамтамасыз етеді.

Оңтүстік Америкадағы келесі күн жобаңыз үшін жергілікті коммуналдық қызметтер сенетін шешімді таңдаңызсырғанамалы қосалқы станцияTAILI Electric компаниясынан.
