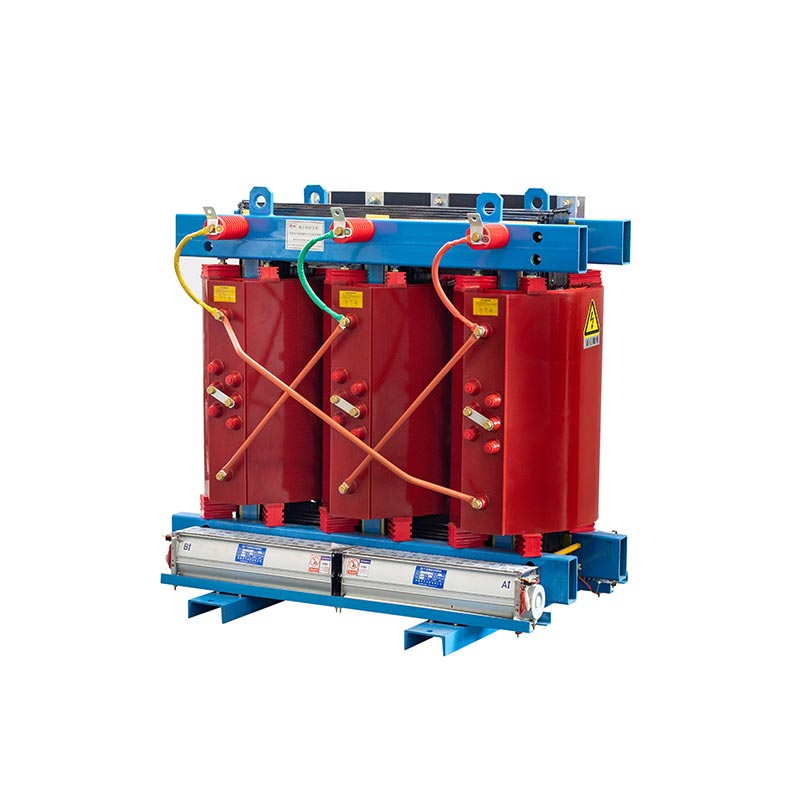

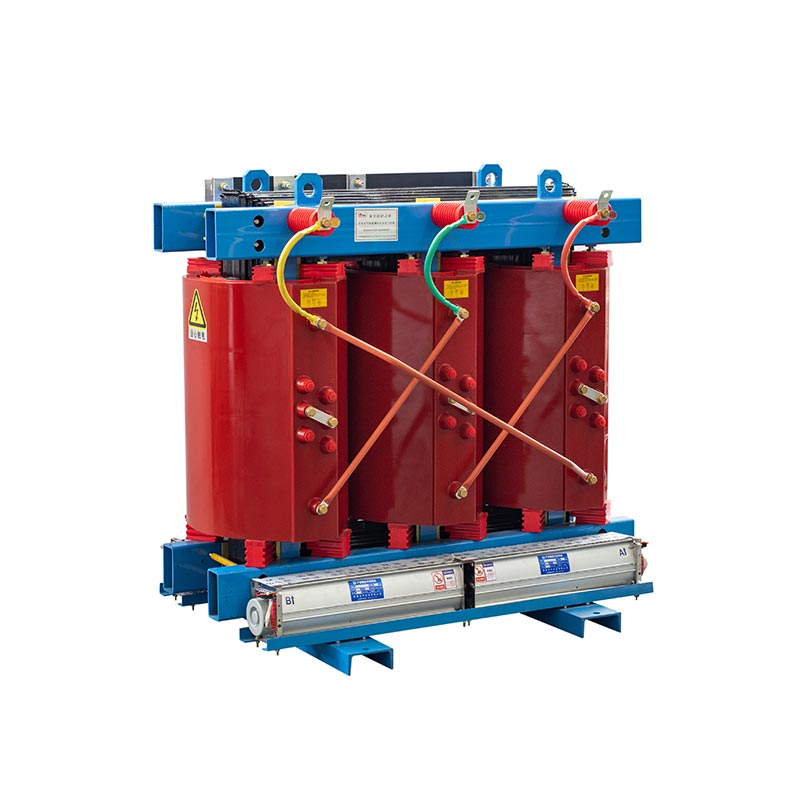

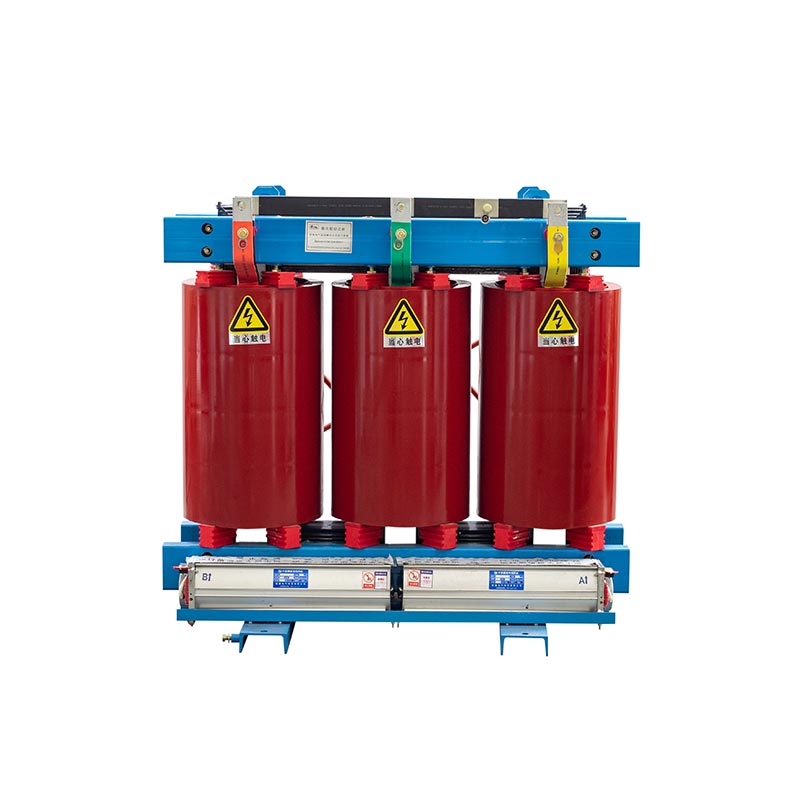

Эпоксидті шайыр құйылған құрғақ типті тарату трансформаторы

Негізгі ерекшеліктері

Бірегей құрылымдық ерекшеліктері мен тамаша оқшаулағыш материалдарының арқасында эпоксидті шайырдан құйылған құрғақ түрдегі тарату трансформаторлары келесі елеулі артықшылықтарға ие.
Майсыз, отқа төзімді, отқа төзімді: Ішкі бөлікте оқшаулағыш май жоқ. Ол пайдаланады өрт, жарылыс және май қаупін түбегейлі жоятын эпоксидті шайыр сияқты қатты оқшаулағыш материалдар ағып кету.
Экологиялық қауіпсіздік: Уытты заттарсыз. Зақымдаса да, ол ластамайды орта.
Техникалық қызмет көрсету қарапайым: Майға батырылған трансформаторлардан айырмашылығы, оны үнемі тексеріп отырудың қажеті жоқ май деңгейі мен сапасы. Техникалық қызмет көрсету жүктемесі аз.
Икемді орнату: Ол орнату негізіне төмен талаптар қояды және оны мына жерде орнатуға болады жүктеме орталығы, осылайша желідегі шығындарды азайтады.
Ылғалға және кірге төзімді: Арнайы өңдеуден өткен орамдар тамаша ылғалға төзімді және коррозияға төзімді қасиеттер.

Осы сипаттамаларға сүйене отырып, эпоксидті шайырлы құйылған құрғақ түрдегі тарату трансформаторларын қолдану сценарийлері: сонымен қатар өте кең.

Қолданба

Коммерциялық және азаматтық ғимараттар: Көпқабатты үйлер, сауда орталықтары, ауруханалар, мектептер, деректер орталықтар және т.
Қоғамдық көлік және инфрақұрылым: әуежайлар, доктар, метро станциялары, мұнай платформалары, т.б.
Өнеркәсіптік нысандар: Өрт жоғары аймақтардағы зауыт шеберханалары, CNC машиналарының жабдықтары және т.б алдын алу талаптары.
Жаңа энергетикалық өрістер: Күн энергиясы, жел энергиясы және т.б. жасыл энергия жүйелері

Стандартты спецификация

1. Қолданылатын спецификация: IEC 60076 / IEEE
2. Номиналды қуаты : 4000 КВА дейін
3. Бастапқы кернеу: 35кВ дейін
4. Екінші кернеу: 380/400/415 В немесе теңшелген
5. Орам материалдары: Мыс/Алюминий
6. Температураның көтерілуі: 90 -100℃ немесе теңшелген
7. Салқындату әдісі: ONAN8.Жиілік: 50Гц/60Гц
9. Крандардың кернеуі: ±5% / ±2x2,5% немесе теңшелген
10. векторлық топ: Dyn11 / Yyn0 / Yd11

Оқшаулау класы

Эпоксидті шайыр құйылған құрғақ типті тарату трансформаторының үш жалпы оқшаулау класы бар. Негізгі сипаттамасы оқшаулау диэлектрлік беріктікті қамтамасыз ету және белгілі бір термиялық шектерге төтеп беру болып табылады. Оқшаулау класстары

Еуропалық стандарт (IEC 60076):

А класы: Орамның максималды температурасы 105°C.
Е класы: Орамның максималды температурасы 120°C.
B класы: Орамның максималды температурасы 130°C.
F класы: ораманың максималды температурасы 155°C.
H класы: Орамның максималды температурасы 180°C.
С класы: Орамның максималды температурасы 220°C.

Американдық стандарт (ANSI/IEEE C57.12.01):

Класс 105: Орамның максималды температурасы 105°C.
Класс 150: Орамның максималды температурасы 150°C.
Класс 220: Орамның максималды температурасы 220°C.

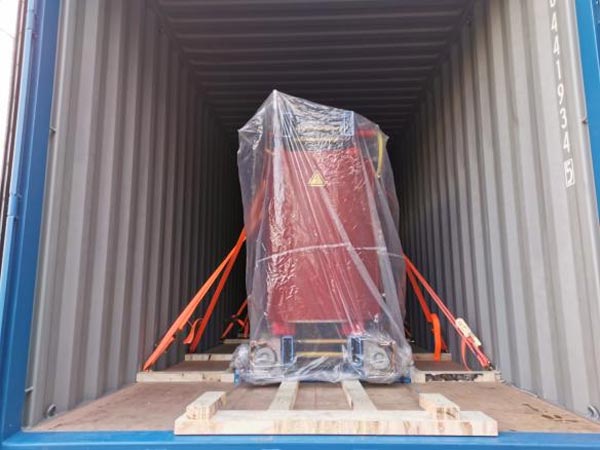

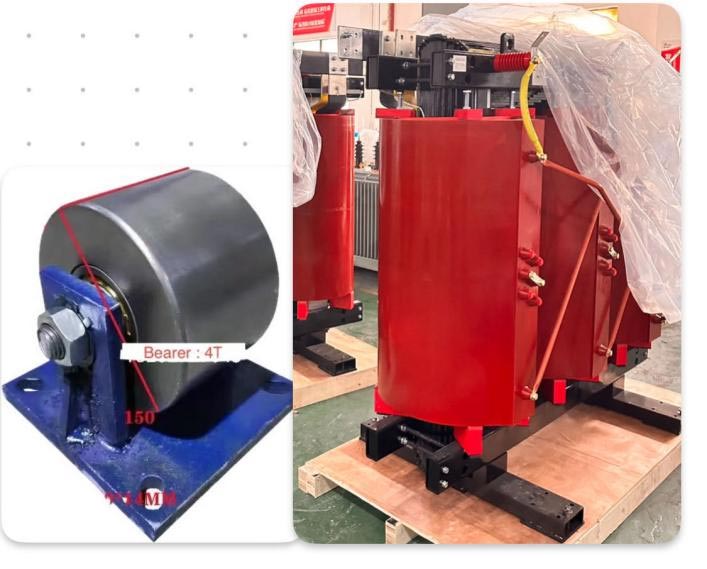

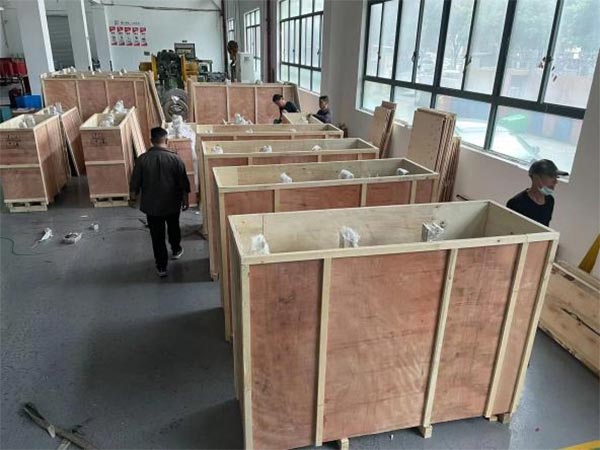

Пакет әдісі

Төмендегі ақпаратты беріңіз, сонда біз жақсырақ қызметтер ұсына аламыз.

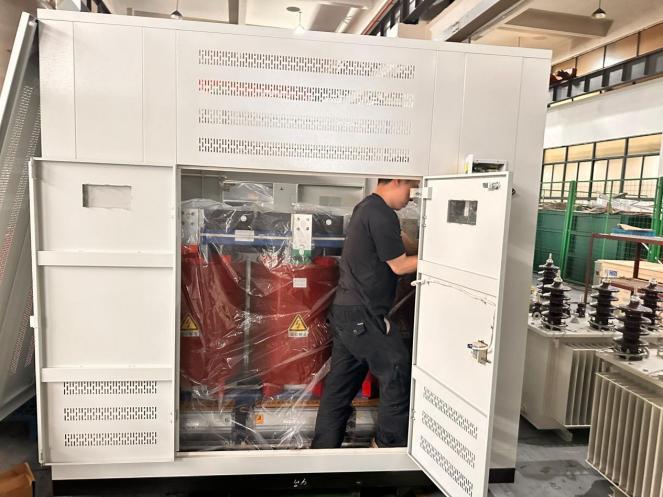

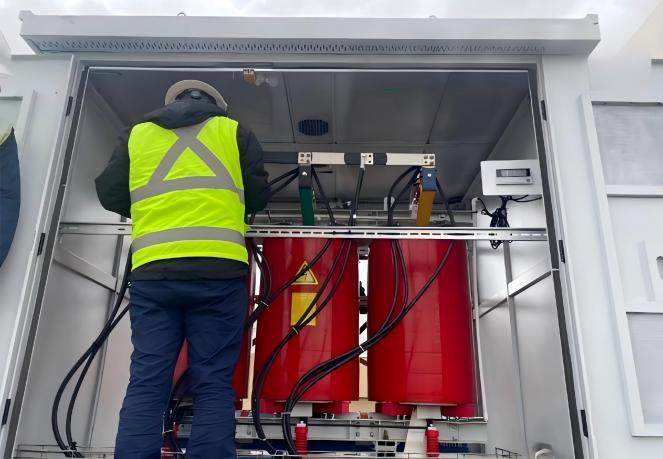

Өнімді қолдану сценарийлері

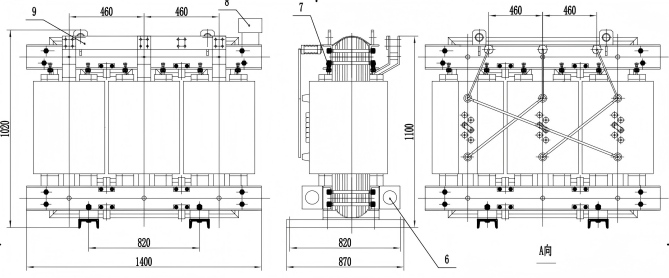

Өнімнің техникалық параметрлері

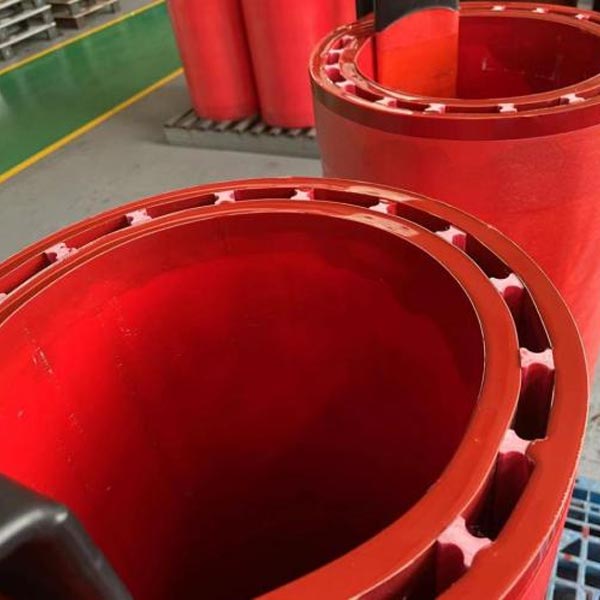

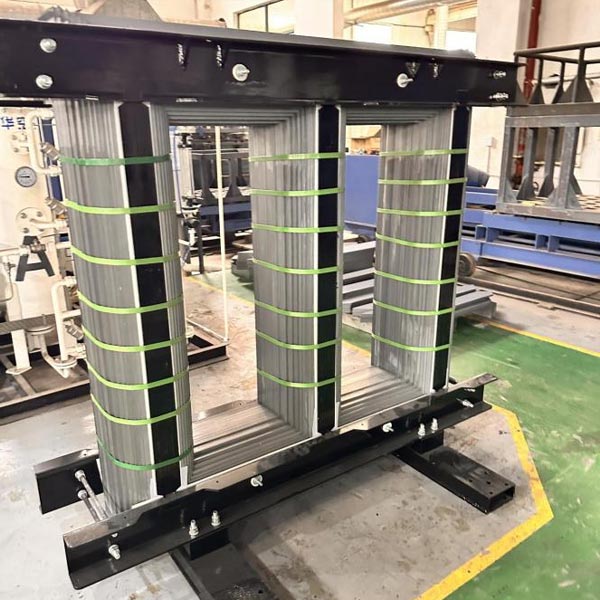

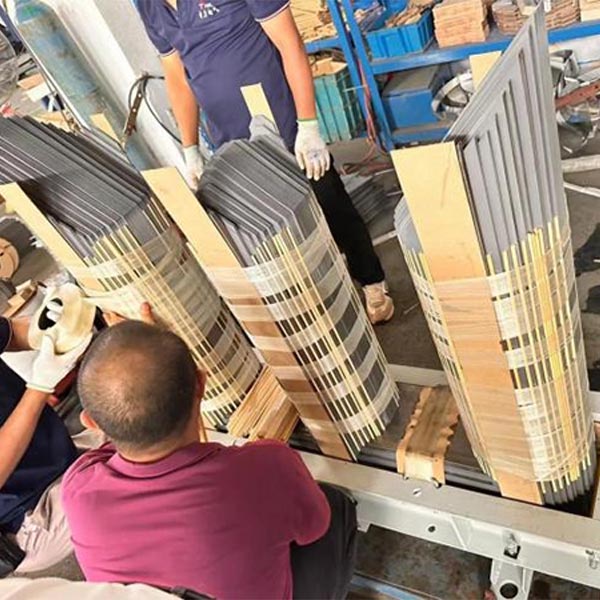

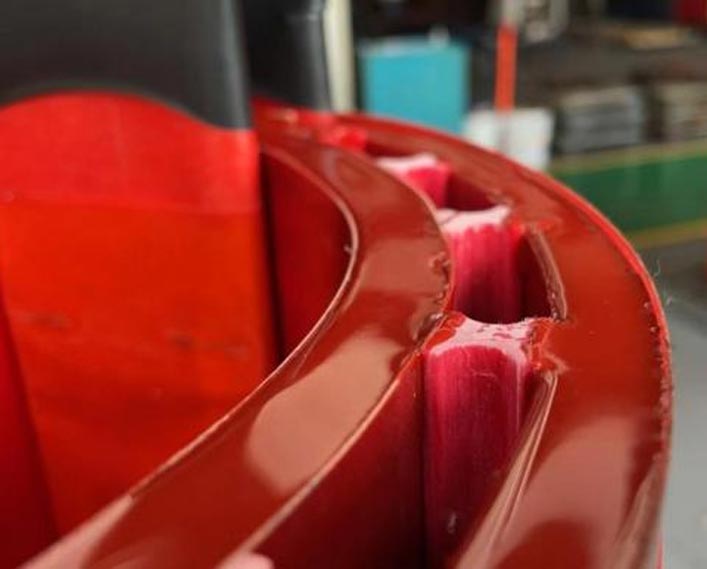

Өндіріс

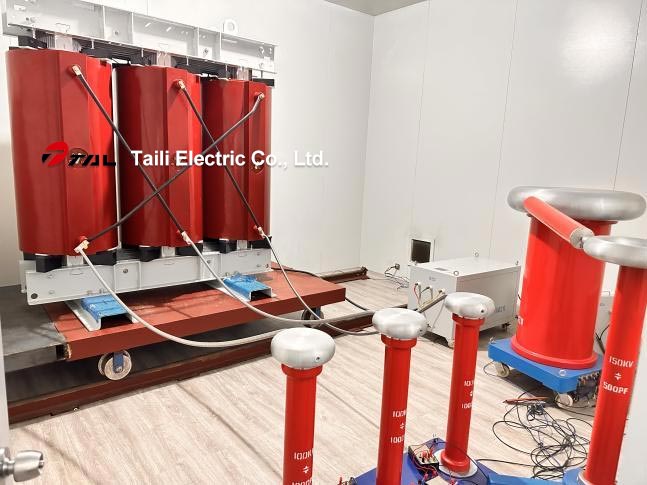

Сынақ

Кәдімгі сынақтар:

· Кернеу коэффициентін өлшеу және фазалық орын ауыстыруды тексеру
· Оқшаулауға төзімділік сынағы
· Орамның кедергісін өлшеу
· Кернеуге төзімділік сынағы
· Артық кернеуге төзімділік сынағы
· Жүксіз жоғалтуды және қоздырғыш токты өлшеу
· Қысқа тұйықталу кедергісін және жүктемені жоғалтуды өлшеу
· Кернеу коэффициентін өлшеу және фазалық орын ауыстыруды тексеру
· Оқшаулауға төзімділік сынағы
· Орамның кедергісін өлшеу
· Кернеуге төзімділік сынағы
· Артық кернеуге төзімділік сынағы
· Жүксіз жоғалтуды және қоздырғыш токты өлшеу
· Қысқа тұйықталу кедергісін және жүктемені жоғалтуды өлшеу

Тесттер түрі

· Жарықтандыру импульсінің сынағы
· Температураның көтерілу сынағы
