24 кВ жартылай оқшауланған газды оқшауланған тарату құрылғысы (ГАЖ)

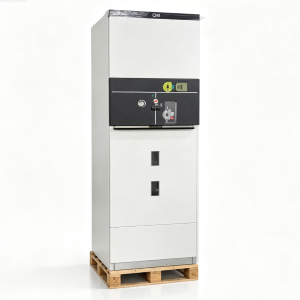

TaiLi Electric 24кВ жартылай оқшауланған тарату құрылғысы (бұдан әрі «осы тарату құрылғысы») 24кВ орта вольтты электр тарату жүйелеріне арналған ықшам, SF₆ оқшауланған металл қоршалған тарату құрылғысы болып табылады. Бұл тарату құрылғысы 24кВ, 630А және 50/60Гц деп есептелген және

GB және IEC стандарттарына қатаң сәйкестікте жасалған. Бұл тарату құрылғысы сақиналы негізгі блоктарға, қосалқы қосалқы станцияларға, өнеркәсіптік нысандарға, коммерциялық ғимараттарға және жаңартылатын энергия жобаларына жарамды.

Негізгі мүмкіндіктер

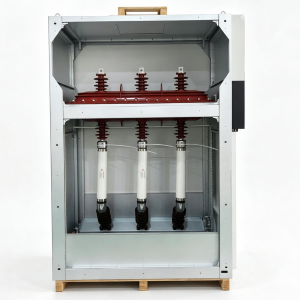

• Толығымен тығыздалған тот баспайтын болаттан жасалған резервуар – TaiLi Electric 24 кВ жартылай оқшауланған тарату құрылғысы ең аз деформация мен тамаша газ өткізбейтіндігін қамтамасыз ету үшін роботты дәнекерлеу машиналарымен дәнекерленген, қалыңдығы 3-5 мм тот баспайтын болаттан жасалған пластиналардан жасалған толығымен тығыздалған тот баспайтын болаттан жасалған резервуарды қамтиды. TaiLi Electric 24кВ жартылай оқшауланған тарату құрылғысының барлық ток өткізетін бөліктері мен коммутациялық құрылғылары оқшаулағыш және доғаны сөндіретін орта ретінде SF₆ газымен толтырылған осы резервуардың ішінде орналасқан. Бұл дизайн TaiLi Electric 24кВ жартылай оқшауланған тарату құрылғыларының ылғалдылық, шаң және ластану сияқты сыртқы орта жағдайларына әсер етпейтінін қамтамасыз етеді.
• Жоғары қорғаныс деңгейі – TaiLi Electric 24кВ жартылай оқшауланған тарату құрылғысының герметикалық резервуары IP67 қорғаныс деңгейіне жетеді, бұл бұл тарату құрылғысының уақытша суға батырылған жағдайда да сенімді жұмыс істеуіне мүмкіндік береді. TaiLi Electric 24кВ жартылай оқшауланған тарату құрылғысының сыртқы корпусы IP4X дәрежесіне ие.
• Үш позициялық жүктемені ажыратқыш – TaiLi Electric 24кВ жартылай оқшауланған тарату құрылғысы SF₆ толтырылған тот баспайтын болаттан жасалған резервуардың ішіне дәнекерленген үш позициялық жүктеме ажыратқышымен (жабық/ашық/жерлендірілген) жабдықталған. TaiLi Electric 24кВ жартылай оқшауланған тарату құрылғысының ажыратқыш механизмі коррозияға төзімді материалдармен және өздігінен майланатын мойынтіректермен ерекшеленеді, бұл төмен жұмыс күшін, жоғары сенімділікті және ұзартылған қызмет мерзімін қамтамасыз етеді.

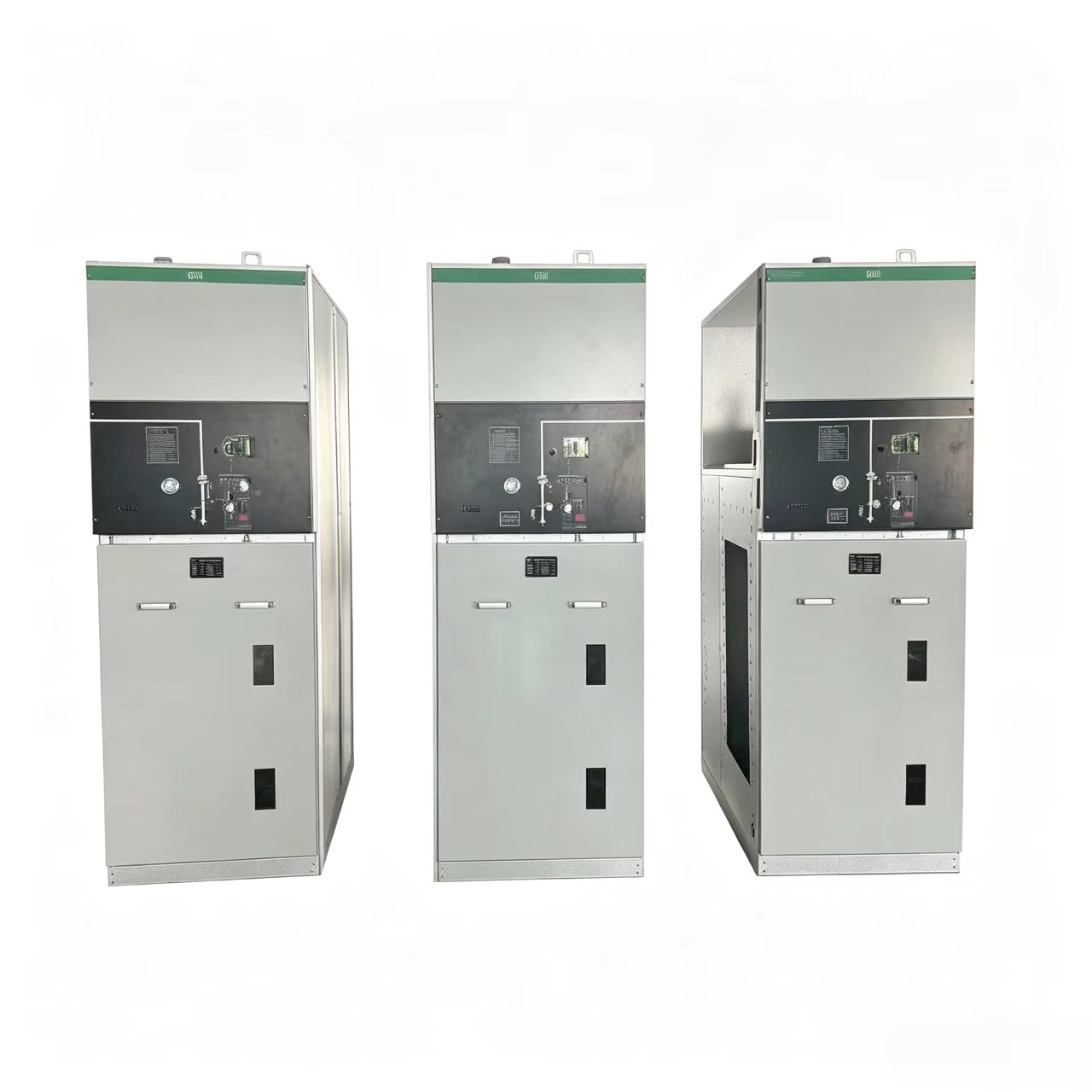

• Модульдік және кеңейтілетін дизайн – TaiLi Electric 24кВ жартылай оқшауланған тарату құрылғысы құрастыру кезінде газды өңдеуді қажет етпестен икемді біріктіруге және кеңейтуге мүмкіндік беретін модульдік қондырғы конфигурациясын қабылдайды. TaiLi Electric 24кВ жартылай оқшауланған тарату құрылғылары ықшам тарату құрылғыларының шешімдеріне арналған әртүрлі қосалқы станция талаптарын қанағаттандыратын тұрақты және кеңейтілетін конфигурацияларда қол жетімді.
• Кешенді механикалық блоктау – TaiLi Electric 24кВ жартылай оқшауланған тарату құрылғысы операциялық қателерді болдырмайтын және персонал қауіпсіздігін қамтамасыз ететін толық бес профилактикалық механикалық блоктау жүйесіне ие.
• Smart-Ready – TaiLi Electric 24кВ жартылай оқшауланған тарату құрылғысы қашықтан бақылау және басқару мүмкіндіктерін қосу үшін моторлы механизмдермен, кернеу трансформаторларымен және тарату автоматикасының терминалдық блоктарымен жабдықталуы мүмкін.

Техникалық сипаттамалар

Қолданбалар

TaiLi Electric 24кВ жартылай оқшауланған тарату құрылғылары электр энергетикасының көптеген салаларында кеңінен қолданылады:

• Сақиналық негізгі блоктар – қалалық және ауылдық электр энергиясын таратуға арналған 24кВ сақиналы желілердегі негізгі компонент ретінде.
• Қосалқы қосалқы станциялар – шағын және орта өлшемді қосалқы станциялардағы ықшам, техникалық қызмет көрсетпейтін тарату құрылғыларының шешімдері үшін.
• Өнеркәсіптік нысандар – зауыттарда, шахталарда және өндіріс орындарында электр қуатын бөлу.
• Коммерциялық ғимараттар – сауда орталықтарына, ауруханаларға, спорт алаңдарына және көпқабатты үйлерге арналған.
• Инфрақұрылым – әуежайлар, метро жүйелері, темір жолдар және туннельдер.
• Жаңартылатын энергия көздері – жел электр станциялары және фотоэлектрлік қондырғылар.
• Тақтаға орнатылған және жерасты қосалқы станциялары – сыртқы қоршаулар немесе жартылай жерасты қондырғылары үшін қолайлы.

Жиі қойылатын сұрақтар

1-сұрақ: Бұл тарату құрылғысының типтік SF₆ газ ағу жылдамдығы қандай?

A: TaiLi Electric 24кВ жартылай оқшауланған тарату құрылғысының SF₆ жылдық ағып кету жылдамдығы ≤0,1% құрайды. Тығыздалған резервуар тамаша газ өткізбейтіндігін қамтамасыз ету үшін роботты дәнекерлеу машиналарымен дәнекерленген және дизайн 30 жылдан астам уақыт бойы ағып кетпеуге кепілдік береді.

2-сұрақ: SF₆ қысымы төмендесе немесе газдың ағуы анықталса не істеуім керек?

A: SF₆ тығыздық мониторы төмен қысымды көрсетсе немесе дабыл қосылса, жұмысты дереу тоқтатыңыз, ағып кету көзін анықтаңыз, ағып кету нүктесін жөндеңіз және тарату құрылғысын көрсетілген қысымға дейін SF₆ газымен толтырыңыз. Газ манометрі мен тығыздық релесін жүйелі түрде тексеру ұсынылады.

3-сұрақ: Бұл коммутациялық құрылғы тұрақты жөндеуді қажет етеді ме?

A: Жоқ. TaiLi Electric 24кВ жартылай оқшауланған тарату құрылғысы техникалық қызмет көрсетуді қажет етпейтін өнім ретінде жасалған. Толығымен жабылған тот баспайтын болаттан жасалған резервуар оқшаулағыш газдың сыртқы ортамен байланысын болдырмайды, бұл өнімнің қызмет ету мерзімі ішінде мерзімді тексерулер, газ сынамасын алу немесе регенерациялау қажеттілігін болдырмайды.
